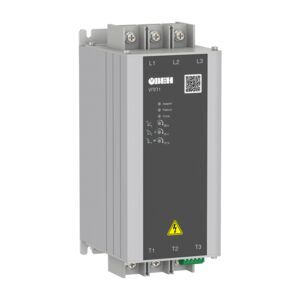

Устройство плавного пуска УПП1 для промышленного оборудования

Обновлённая линейка устройств плавного пуска УПП1 со встроенным байпасом обеспечивает управление пуском и остановкой электродвигателей мощностью до 55 кВт в режиме плавного нарастания напряжения и разработана для использования с внешним устройством защиты электродвигателя.Основные преимущества УПП1Плавный пуск двигателя (1…20 сек).Плавный останов двигателя (0…20 сек).Регулировка пускового момента (40…70 %).Отключение двигателя при срабатывании:системы контроля фаз сети;системы контроля фаз двигателя;системы контроля по перегрузке двигателя.Монтаж вплотнуюВстроенный байпас – снижает тепловыделение и увеличивает ресурс работы полупроводников.2- или 3-проводное управление запуском/остановом.Широкий диапазон рабочих температур.Основные параметрыПараметрЗначениеПусковой крутящий момент0...70 % МномВремя разгона1…20 секВремя торможения0…20 секСетевое напряжение3×400 ВСтепень защитыIP20Метод управленияТиристорное по двум фазамСпособ настройкиТри поворотных переключателяТехнические характеристики ПараметрЗначениеРабочий диапазон сетевого напряжения3×360…480 ВЧастота сети50/60 Гц (±5 %)Время работы без байпаса1…20 с (во время разгона и торможения)Число пусков в час20Цепи управленияНапряжение логических входов управленияВстроенный источник питания 12VDCВыходное релеКоммутирующая способность реле (кл. 13, 14)5 А при 30 В постоянного тока5 А при 250 В переменного токаИзоляцияЭлектрическая прочность изоляции3000 ВДиапазон температур окружающей среды-25…+60 °ССпособ охлажденияЕстественная конвекцияОтносительная влажность при 20 °С95 %МонтажВертикальныйТемпературный диапазон хранения-25…+60 °СТаблица номинальных значений выходных токовМодификацияИсточник питанияНоминальный выходной ток, АМощность используемого электродвигателя, кВтУПП1-5К5-В3 фазы ~380 В135,5УПП1-7К5-В177,5УПП1-11К-В2511УПП1-15К-В3215УПП1-18К-В3718УПП1-22К-В4522УПП1-30К-В6030УПП1-37К-В7537УПП1-45К-В9045УПП1-55К-В11055
